Flange Sight Glass กระจกแผ่นกลมพร้อมหน้าแปลน สำหรับติดตั้งที่ถัง

Flange Sight Glass (window sight glass for tank) หรือ กระจกแผ่นกลมพร้อมหน้าแปลน เป็นอุปกรณ์สำหรับสร้างช่องมองบนถังและภาชนะอุตสาหกรรม ช่วยให้ผู้ปฏิบัติงานสามารถสังเกตสภาพภายในกระบวนการได้โดยตรงจากภายนอก โดยไม่จำเป็นต้องเปิดถังหรือรบกวนระบบระหว่างการทำงาน.

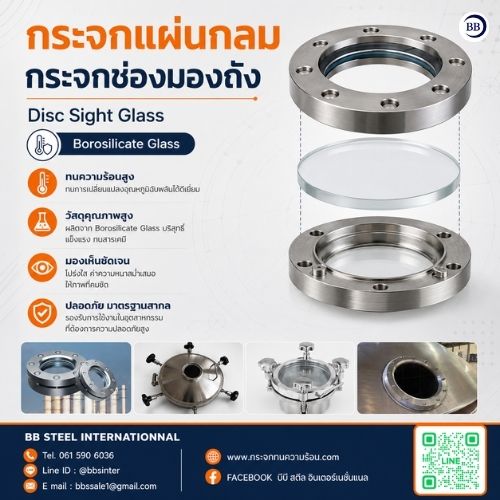

อุปกรณ์ประเภทนี้มักประกอบด้วยตัวเรือนหรือหน้าแปลน กระจกช่องมอง ซีลหรือปะเก็น และชุดยึดกระจกเข้ากับตัวเรือน เมื่อประกอบอย่างเหมาะสมจะเกิดเป็น Sight Glass Window ที่สามารถติดตั้งบนผนังถัง Process Vessel หรืออุปกรณ์กระบวนการได้อย่างมั่นคง.

จุดสำคัญของผลิตภัณฑ์นี้จึงไม่ใช่เพียงการมีกระจกใสสำหรับมองผ่าน แต่เป็นการรวม กระจกและชุดหน้าแปลนเข้าด้วยกันเป็นชุดช่องมองสำหรับงานอุตสาหกรรม.

Window Sight Glass for Tank คืออะไร?

กระจกแผ่นกลมพร้อมหน้าแปลน (กระจกช่องมองถัง) เป็น Sight Glasses for Process Observation รูปแบบหนึ่งที่ออกแบบให้มีช่องกระจกอยู่บริเวณกึ่งกลางของตัวเรือนแบบหน้าแปลน ผู้ใช้งานสามารถมองผ่านกระจกเพื่อดูสภาพของของเหลว กระบวนการผสม การไหล หรือความผิดปกติที่สามารถสังเกตได้ด้วยสายตาภายในถัง.

ต่างจากกระจกแผ่นกลมที่จำหน่ายเป็นแผ่นกระจกเพียงอย่างเดียว ผลิตภัณฑ์ประเภทนี้มีโครงสร้างสำหรับรองรับและยึดกระจกอยู่แล้ว ทำให้เหมาะสำหรับนำไปประกอบเป็นช่องมองบนถังโดยตรงตามรูปแบบการติดตั้งที่ออกแบบไว้.

ในงานอุตสาหกรรมอาจพบชื่อเรียกที่ใกล้เคียงกัน เช่น Flanged Sight Glass, Tank Sight Glass Window, Vessel Sight Glass, Observation Window และ Process Observation Sight Glass.

กระจกแผ่นกลมพร้อมหน้าแปลนทำหน้าที่อะไร?

หน้าที่หลักคือเปิดโอกาสให้ผู้ใช้งานตรวจสอบกระบวนการภายในถังผ่านช่องกระจก โดยยังคงแยกพื้นที่ภายในถังออกจากสภาพแวดล้อมภายนอก.

ตัวอย่างสิ่งที่สามารถตรวจสอบผ่าน Sight Glass ได้แก่ สภาพของของเหลว การเกิดฟอง การผสมของผลิตภัณฑ์ การเปลี่ยนสี การตกตะกอน การหมุนเวียนของของเหลว หรือสภาพกระบวนการที่สามารถประเมินด้วยการมองเห็น.

ดังนั้นอุปกรณ์ชนิดนี้จึงเหมาะกับระบบที่ต้องการ Visual Process Observation มากกว่าการใช้เป็นอุปกรณ์วัดค่าโดยตรง.

โครงสร้างของ กระจกแผ่นกลมพร้อมหน้าแปลน สำหรับติดถัง

โครงสร้างพื้นฐานของชุดกระจกช่องมองประกอบด้วยส่วนสำคัญหลายส่วนที่ต้องทำงานร่วมกัน

ตัวเรือนหรือหน้าแปลน
เป็นโครงสร้างหลักสำหรับรองรับกระจกและเชื่อมต่อชุด Sight Glass เข้ากับถังหรือภาชนะ.

กระจกช่องมอง
เป็นส่วนที่ผู้ใช้งานมองผ่านเพื่อสังเกตสภาพภายในระบบ วัสดุกระจกต้องเลือกให้เหมาะสมกับของเหลว อุณหภูมิ แรงดัน และสภาพการทำงาน.

ปะเก็นหรือซีล
ช่วยสร้างจุดซีลระหว่างกระจกกับตัวเรือน ลดโอกาสเกิดการรั่วและช่วยกระจายแรงบริเวณหน้าสัมผัสของกระจก.

ชุดยึดกระจก
ทำหน้าที่ยึดกระจกให้อยู่ในตำแหน่งที่กำหนด โดยต้องควบคุมการประกอบให้เหมาะสมเพื่อไม่ให้เกิดแรงกดบนกระจกอย่างไม่สม่ำเสมอ.

ทุกส่วนจึงมีผลต่อความสมบูรณ์ของชุด Sight Glass และไม่ควรพิจารณาคุณสมบัติของกระจกเพียงอย่างเดียว.

Flange Sight Glass แตกต่างจาก Disc Sight Glass อย่างไร?

ความแตกต่างสำคัญอยู่ที่รูปแบบของผลิตภัณฑ์

Disc Sight Glass หรือ Round Sight Glass เป็นกระจกแผ่นกลมที่นำไปใช้เป็นส่วนประกอบของช่องมอง ผู้ใช้งานต้องมีตัวเรือน หน้าแปลน ปะเก็น และระบบยึดกระจกที่เหมาะสมอยู่แล้ว.

ส่วน Flange Sight Glass เป็นชุดช่องมองที่ประกอบกระจกเข้ากับตัวเรือนหรือชุดหน้าแปลน จึงมีองค์ประกอบสำหรับติดตั้งกับถังมากกว่ากระจกแผ่นกลมเพียงอย่างเดียว.

ผู้ซื้อจึงควรแยกให้ออกระหว่างการสั่งซื้อ กระจก Replacement กับการสั่งซื้อ Sight Glass Assembly ทั้งชุด เพราะเป็นสินค้าและลักษณะการใช้งานที่แตกต่างกัน.

กระจกช่องมองถังสามารถติดตั้งกับถังประเภทใดได้บ้าง?

Flange Sight Glass สามารถนำไปประยุกต์ใช้กับถังและ Process Equipment หลายประเภท โดยต้องตรวจสอบความเหมาะสมของวัสดุและพิกัดการใช้งานของอุปกรณ์ก่อนติดตั้งเสมอ

งานที่พบได้ เช่น

• Process Tank
• Chemical Storage Tank
• Mixing Tank
• Blending Tank
• Reactor Vessel
• Process Vessel
• Storage Vessel
• Separator Vessel
• Receiver Vessel
• Filter Vessel
• Utility Tank
• Liquid Processing Equipment

ประเภทของถังเพียงอย่างเดียวไม่สามารถใช้ตัดสินว่า Sight Glass รุ่นใดเหมาะสมได้ ต้องพิจารณาสภาวะกระบวนการจริงร่วมด้วย.

ประโยชน์ของ Sight Glasses for Process Observation

การมีช่องมองที่เหมาะสมช่วยให้ผู้ปฏิบัติงานสามารถตรวจสอบสภาพภายในระบบได้โดยไม่ต้องเปิดฝาถังทุกครั้ง จึงช่วยสนับสนุนการตรวจสอบกระบวนการระหว่างเดินระบบได้สะดวกขึ้น.

ในกระบวนการผสม ผู้ใช้งานสามารถดูการเคลื่อนตัวของของเหลวได้โดยตรง ส่วนในถังเก็บหรือ Process Vessel สามารถใช้สังเกตสี ความใส ฟอง ตะกอน หรือความผิดปกติบางประเภทที่สามารถมองเห็นได้.

สำหรับฝ่ายซ่อมบำรุง ช่องมองยังช่วยให้สามารถตรวจสอบสภาพเบื้องต้นก่อนตัดสินใจหยุดระบบหรือเปิดอุปกรณ์เพื่อทำการตรวจสอบภายใน.

เลือก Flange Sight Glass สำหรับติดตั้งบนถังต้องดูอะไรบ้าง?

การเลือกกระจกแผ่นกลมพร้อมหน้าแปลนไม่ควรพิจารณาจากขนาดช่องมองเพียงอย่างเดียว เพราะความเหมาะสมของ Sight Glass เกิดจากความสัมพันธ์ระหว่างหลายองค์ประกอบ.

ควรตรวจสอบชนิดของของเหลว อุณหภูมิใช้งาน แรงดันระบบ วัสดุตัวเรือน ชนิดของกระจก วัสดุปะเก็น วิธีการติดตั้ง และสภาพแวดล้อมของกระบวนการ.

หากใช้กับสารเคมี ต้องพิจารณาความเข้ากันได้ของวัสดุทุกส่วนที่สัมผัสกับ Process Media ไม่ใช่เฉพาะกระจก.

สำหรับระบบที่มีแรงดันหรืออุณหภูมิ ควรเลือกชุด Sight Glass จากค่าพิกัดของ Assembly ทั้งชุด ตามข้อมูลของผู้ผลิต ไม่ควรใช้ค่าความทนทานของวัสดุกระจกเพียงอย่างเดียวมาเป็นค่าพิกัดของชุดอุปกรณ์ทั้งหมด.

ทำไม Pressure Rating ของ Sight Glass ต้องดูทั้งชุด?

กระจกอาจเป็นส่วนที่มองเห็นชัดที่สุดของอุปกรณ์ แต่ความสามารถในการรับสภาวะการทำงานขึ้นอยู่กับระบบทั้งหมด ตั้งแต่ความหนาและขนาดของกระจก รูปแบบการรองรับกระจก ตัวเรือน ปะเก็น ชุดยึด ไปจนถึงการประกอบ.

ดังนั้นการระบุว่า Sight Glass ใช้กับแรงดันหรืออุณหภูมิใดได้ ต้องอ้างอิงข้อมูลทางวิศวกรรมของรุ่นที่เลือกใช้งานจริง.

หลักการนี้มีความสำคัญอย่างมากสำหรับ Tank Sight Glass Window ที่ติดตั้งบนถังแรงดันหรือ Process Vessel.

ตำแหน่งติดตั้ง Sight Glass บนถังมีผลต่อการใช้งานหรือไม่?

มีผลโดยตรงต่อข้อมูลที่ผู้ใช้งานต้องการมองเห็น.

หากต้องการดูการผสม ควรเลือกตำแหน่งที่สามารถมองเห็นบริเวณการเคลื่อนตัวของผลิตภัณฑ์ได้อย่างชัดเจน หากใช้ตรวจสอบสภาพของเหลว ควรหลีกเลี่ยงตำแหน่งที่โครงสร้างภายในถังบดบังช่องมอง.

ตำแหน่งติดตั้งยังควรคำนึงถึงการเข้าถึงเพื่อทำความสะอาด การตรวจสอบสภาพกระจก และการเปลี่ยนอะไหล่ในอนาคต.

การติดตั้งกระจกแผ่นกลมพร้อมหน้าแปลนต้องระวังอะไร?

กระจกเป็นวัสดุที่ต้องได้รับแรงกดอย่างเหมาะสม การประกอบที่ทำให้แรงกระจุกตัวอยู่เพียงบางตำแหน่งอาจเพิ่มความเค้นบนกระจกได้.

ผิวสัมผัสของตัวเรือน ปะเก็น และกระจกควรอยู่ในสภาพเหมาะสม ไม่มีสิ่งแปลกปลอมที่ทำให้เกิดจุดกดเฉพาะบริเวณ และชุดยึดควรได้รับการประกอบตามวิธีที่ผู้ผลิตกำหนด.

ก่อนนำระบบกลับมาใช้งานควรตรวจสอบสภาพของกระจก ซีล จุดยึด และความสมบูรณ์ของชุดหน้าแปลนทั้งหมด.

กระจกช่องมองถังควรเปลี่ยนเมื่อใด?

ควรตรวจสอบ Sight Glass ตามแผนการบำรุงรักษาของระบบ โดยเฉพาะบริเวณผิวกระจก ขอบกระจก ปะเก็น และตัวเรือน.

หากพบรอยแตกร้าว ความเสียหายบนผิวกระจก การกัดกร่อนบริเวณตัวเรือน การรั่วบริเวณซีล หรือสภาพที่อาจกระทบต่อความปลอดภัย ควรหยุดประเมินชุดอุปกรณ์ก่อนใช้งานต่อ.

การเปลี่ยนเฉพาะกระจกควรเลือกขนาด วัสดุ ความหนา และรูปแบบให้ตรงกับ Sight Glass Assembly ที่ใช้งานอยู่.

คำถามที่พบบ่อยเกี่ยวกับ Flange Sight Glass กระจกช่องมองถัง

Flange Sight Glass ใช้ดูระดับของเหลวได้หรือไม่?

จุดประสงค์หลักของอุปกรณ์ประเภทนี้คือการมองสภาพภายในถังผ่านช่องกระจก หากต้องการวัดระดับของเหลวต่อเนื่องตลอดช่วงความสูงของถัง ควรพิจารณา Level Gauge ที่ออกแบบสำหรับการแสดงระดับโดยเฉพาะ.

กระจกแผ่นกลมพร้อมหน้าแปลนใช้กับถังเคมีได้หรือไม่?

สามารถใช้ได้เมื่อวัสดุกระจก ตัวเรือน ปะเก็น และส่วนที่สัมผัสสารทั้งหมดมีความเข้ากันได้กับสารเคมีและสภาวะกระบวนการนั้น.

Flange Sight Glass ใช้กับ Pressure Vessel ได้หรือไม่?

ต้องเลือกชุดที่ได้รับการออกแบบและมีพิกัดเหมาะสมกับแรงดัน อุณหภูมิ และข้อกำหนดของภาชนะนั้น ไม่ควรใช้ Sight Glass ทั่วไปกับระบบแรงดันโดยไม่ได้ตรวจสอบข้อมูลทางวิศวกรรม.

ถ้ากระจกแตกต้องเปลี่ยนทั้งชุดหรือไม่?

ขึ้นอยู่กับสภาพของตัวเรือนและการออกแบบของรุ่น หากตัวเรือนยังอยู่ในสภาพสมบูรณ์และผู้ผลิตรองรับการเปลี่ยนกระจก สามารถเลือก Replacement Sight Glass ที่ตรงกับสเปกเดิมได้.

Flange Sight Glass กับ Sight Flow Indicator เหมือนกันหรือไม่?

ไม่เหมือนกัน Flange Sight Glass มักใช้เป็นช่องมองเข้าสู่ภายในถังหรือ Vessel ส่วน Sight Flow Indicator ออกแบบสำหรับติดตั้งในแนวท่อเพื่อดูการไหลของของไหลภายในระบบ.

ควรเลือกขนาดช่องมองอย่างไร?

ควรพิจารณาพื้นที่ภายในที่ต้องการสังเกต ระยะมอง ตำแหน่งติดตั้ง และข้อกำหนดทางวิศวกรรมของชุด Sight Glass ไม่ควรเลือกจากเส้นผ่านศูนย์กลางกระจกเพียงอย่างเดียว.

สรุป

กระจกแผ่นกลมพร้อมหน้าแปลน เป็นอุปกรณ์สำหรับสร้างช่องมองบนถัง Process Vessel และอุปกรณ์อุตสาหกรรม ช่วยให้สามารถสังเกตกระบวนการภายในได้โดยตรงจากภายนอก.

ข้อแตกต่างสำคัญจาก Disc Sight Glass คือผลิตภัณฑ์ประเภทนี้เป็นชุดที่รวมกระจกเข้ากับตัวเรือนหรือหน้าแปลนสำหรับการติดตั้ง การเลือกใช้งานจึงต้องพิจารณาทั้งกระจก ตัวเรือน ปะเก็น วิธีติดตั้ง สารภายในระบบ อุณหภูมิ และแรงดันร่วมกัน.

สำหรับงานอุตสาหกรรม การเลือก Sight Glass ที่ถูกต้องควรเริ่มจากข้อมูล Process Condition ของหน้างาน ไม่ควรเลือกจากรูปลักษณ์หรือขนาดกระจกเพียงอย่างเดียว.
