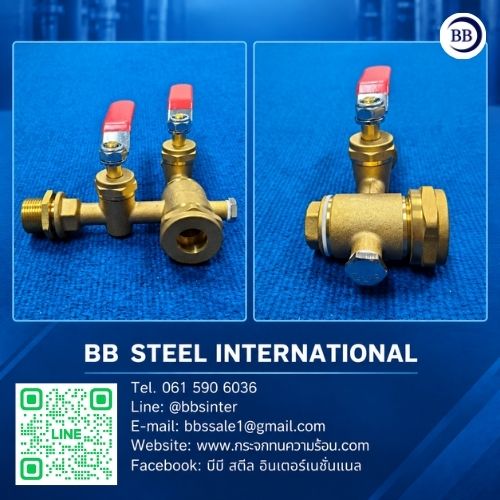

Brass Gauge Cock IWAKO ก๊อกวาล์วหลอดแก้วทองเหลือง
Brass Gauge Cock ก๊อกวาล์วหลอดแก้วทองเหลือง คืออะไร? ก๊อกวาล์วหลอดแก้วทองเหลือง หรือ Brass Gauge Cock คือ วาล์วที่ใช้เป็นส่วนหนึ่งของระบบวัดระดับของเหลวแบบหลอดแก้ว ทำหน้าที่หลักในการ เปิด–ปิดและตัดแยกทางของไหลระหว่างถังหรือภาชนะกับระบบหลอดแก้ววัดระดับ.
เมื่อจำเป็นต้องตรวจสอบ ซ่อมบำรุง หรือเปลี่ยนอุปกรณ์ในส่วนแสดงระดับ สามารถปิด Gauge Cock เพื่อแยกส่วนดังกล่าวออกจาก Process Connection ได้ตามรูปแบบและข้อกำหนดของระบบ. บทความนี้กล่าวถึง เฉพาะตัว Brass Gauge Cock ไม่ใช่ชุดก๊อกวาล์วพร้อมหลอดแก้ว
Brass Gauge Cock ทำหน้าที่อะไร?
หน้าที่ของ Gauge Cock แตกต่างจากหน้าที่ของหลอดแก้วอย่างชัดเจน
-Gauge Cock
ทำหน้าที่เปิด–ปิดและตัดแยก Process Fluid ระหว่างถังกับชุดวัดระดับ
-Gauge Glass Tube
เป็นส่วนโปร่งใสที่ทำให้ผู้ใช้งานสามารถมองเห็นระดับของเหลวภายในระบบได้.
ดังนั้น Gauge Cock ไม่ใช่อุปกรณ์ที่วัดระดับด้วยตัวเอง แต่เป็นวาล์วที่สนับสนุนการทำงานของระบบวัดระดับแบบมองเห็น.
วาล์วทองเหลือง หน้าที่หลักของอุปกรณ์ประเภทนี้คือ Isolation และ Shut-off มากกว่าการควบคุม Flow Rate แบบต่อเนื่อง.
หลักการทำงานก๊อกวาล์วร่วมกับระบบหลอดแก้ววัดระดับ
ในระบบ Tubular Sight Glass Level Gauge โดยทั่วไปจะมีจุดเชื่อมต่อจากถังเข้าสู่ชุดวัดระดับที่ตำแหน่งด้านบนและด้านล่าง.
เมื่อวาล์วเปิด ของเหลวสามารถเชื่อมต่อกับบริเวณแสดงระดับตามหลักการของระบบ.
เมื่อต้องการซ่อมบำรุงหรือตรวจสอบอุปกรณ์ ผู้ปฏิบัติงานสามารถใช้วาล์วเพื่อแยกชุดวัดระดับออกจาก Process ตามขั้นตอนและข้อกำหนดความปลอดภัยของระบบนั้น.
หน้าที่ของ Gauge Cock จึงไม่ใช่เพียง “ทางผ่านของของเหลว” แต่เป็นส่วนสำคัญในการบริหารจุดเชื่อมต่อระหว่างถังกับอุปกรณ์แสดงระดับ.
ทำไมจึงมี Gauge Cock ผลิตจาก Brass?
Brass หรือทองเหลืองถูกนำมาใช้ผลิตตัวเรือน Gauge Cock สำหรับงานของเหลวหลายประเภทที่วัสดุมีความเข้ากันได้กับ Process Fluid และสภาวะการใช้งาน
คุณสมบัติที่เหมาะกับงานผลิตวาล์ว ได้แก่
- ราคาถูก
- เหมาะกับการผลิตชิ้นส่วนที่ต้องควบคุม Dimension
- มีความแข็งแรงสำหรับงานที่ออกแบบไว้
- สามารถใช้กับของเหลวทั่วไปหลายประเภทเมื่อ Material Compatibility เหมาะสม
- เป็นทางเลือกสำหรับบางระบบที่ไม่มีความจำเป็นต้องใช้ Stainless Steel.
ก็อกวาล์วทองเหลืองใช้กับของเหลวอะไรได้บ้าง?
การเลือกใช้ขึ้นอยู่กับ Material Compatibility ของของเหลวกับตัววาล์ว Packing Seal และส่วนที่สัมผัสของไหลทั้งหมด อาจพบการนำไปพิจารณาใช้ในระบบ เช่น
- Water Tank
- Utility Water Tank
- Lubricating Oil Tank
- Oil Reservoir
- Machine Oil Tank
- Storage Tank
- Process Tank ที่ของไหลเข้ากันได้กับ Brass
สำหรับ Chemical Service ไม่ควรตัดสินจากคำว่า Brass เพียงอย่างเดียว ต้องตรวจสอบชนิดและความเข้มข้นของสารเคมี อุณหภูมิ และวัสดุที่สัมผัสของไหลก่อนเลือกใช้.
Upper Gauge Cock และ Lower Gauge Cock
ระบบวัดระดับแบบหลอดแก้วอาจประกอบด้วย Gauge Cock ที่ตำแหน่งด้านบนและด้านล่าง
อย่างไรก็ตาม ไม่ควรสรุปว่า Upper และ Lower Gauge Cock ต้องมีโครงสร้างแตกต่างกันทุกแบบ
ในบางรุ่น ผู้ผลิตอาจออกแบบให้วาล์วด้านล่างมี Drain Connection หรืออุปกรณ์เพิ่มเติม ขณะที่บางรุ่นอาจมีโครงสร้างหลักใกล้เคียงกัน
ดังนั้นเมื่อต้องการเปลี่ยนอะไหล่ ควรตรวจสอบ
- Upper หรือ Lower Position
- Model
- Drawing
- Connection
- Dimension
- Accessories
ก่อนเลือกทดแทน.
การเลือก Process Connection
การเลือก Gauge Cock Replacement ไม่ควรตรวจเฉพาะเกลียวด้านถัง หากต้องการใช้ร่วมกับหลอดแก้วเดิม ควรตรวจสอบ
- Glass Tube O.D.
- Tube Connection
- Gland
- Nut
- Packing
- Dimension บริเวณรับหลอด
วาล์วที่สามารถติดตั้งเข้ากับถังได้อาจยังไม่สามารถใช้กับหลอดแก้วเดิมได้ หาก Tube Connection ไม่ตรงกัน.
Working Pressure และ Working Temperature
ไม่ควรกำหนด Pressure หรือ Temperature Rating จากคำว่า “Brass” เพียงอย่างเดียว
ค่าที่ใช้งานได้ขึ้นอยู่กับองค์ประกอบหลายส่วน เช่น
- Valve Body
- Valve Design
- Internal Components
- Packing
- Seal
- Connection
- Glass Tube
- Gasket
- อุปกรณ์อื่นที่ประกอบเป็นชุด
เมื่อ Gauge Cock ถูกติดตั้งเป็นส่วนหนึ่งของระบบวัดระดับ ต้องตรวจ Rating ของ Complete Assembly.
ค่าความดันและอุณหภูมิที่อนุญาตของระบบไม่ควรเกินข้อจำกัดของส่วนประกอบที่มี Rating ต่ำที่สุด.
หากยังไม่มี Data Sheet ของรุ่นจริง ไม่ควรนำ Pressure หรือ Temperature Rating ของ Gauge Cock ยี่ห้ออื่นมาใช้แทน.
คำถามที่พบบ่อยเกี่ยวกับ Brass Gauge Cock
-Gauge Cock คือหลอดแก้ววัดระดับหรือไม่?
ไม่ใช่ Gauge Cock เป็นวาล์วสำหรับเปิด–ปิดและตัดแยกระบบ ส่วน Glass Tube เป็นส่วนที่ใช้มองเห็นระดับของเหลว
-สามารถซื้อเฉพาะตัว Brass Gauge Cock ได้หรือไม่?
ได้ หากต้องการเปลี่ยนเฉพาะก๊อกวาล์ว ควรส่งรูปและ Dimension ของวาล์วเดิมเพื่อเทียบ Connection และขนาดที่เกี่ยวข้อง
-ก๊อกวาล์วหลอดแก้วทองเหลือง ใช้แทน ก๊อกวาล์วหลอดแก้ว สแตนเลส สตีล ได้หรือไม่?
ไม่ควรตัดสินจาก Dimension เพียงอย่างเดียว ต้องตรวจ Material Compatibility, Pressure, Temperature, Process Fluid และข้อกำหนดของระบบก่อน
-ก่อนเช็คราคาควรแจ้งข้อมูลอะไร?
ควรแจ้งรูปวาล์วเดิม ขนาด Process Connection, Glass Tube O.D., Working Pressure, Working Temperature, Process Fluid และจำนวนที่ต้องการ
สรุป
ก๊อกวาล์วหลอดแก้วทองเหลือง Brass Gauge Cock เป็น Isolation / Shut-off Valve สำหรับระบบหลอดแก้ววัดระดับ มีหน้าที่เปิด–ปิดและตัดแยกส่วนแสดงระดับออกจาก Tank หรือ Vessel เมื่อต้องการตรวจสอบหรือบำรุงรักษา.
การเลือก Gauge Cock ที่ถูกต้องต้องตรวจทั้ง Process Connection, Tube Connection, Material Compatibility, Working Pressure, Working Temperature และรายละเอียดของ Upper หรือ Lower Position ไม่ควรเลือกจากรูปร่างหรือขนาดเกลียวเพียงอย่างเดียว.
จำหน่าย Gauge Cock และอุปกรณ์หลอดแก้ววัดระดับ
BB STEEL INTERNATIONAL จำหน่ายวาล์วหลอดแก้วและอุปกรณ์สำหรับระบบวัดระดับของเหลว ได้แก่
- Stainless Steel Gauge Cock with Tube Sight Glass วาล์วก๊อกหลอดแก้วสแตนเลส สตีล รุ่นพวงมาลัย พร้อมหลอดแก้ววัดระดับ
- Brass Gauge Cock with Tube Sight Glass วาล์วก๊อกหลอดแก้วรุ่นทองเหลือง ด้ามโยก พร้อมหลอดแก้ววัดระดับ
- Gauge Glass Tube
- Tubular Sight Glass Level Gauge
- หลอดแก้วใส
- Red Glass Tube Gauge / หลอดแก้วคาดแดง
สินค้าทุกชิ้น QC โดยวิศวกรคนไทยก่อนส่งสินค้าให้ลูกค้า
สำหรับผู้ที่ต้องการเฉพาะ Brass Gauge Cock ตัวก๊อกวาล์ว สามารถส่งรูปและรายละเอียด Dimension ของสินค้าเดิมเพื่อสอบถามรุ่นและขอใบเสนอราคาได้
